Portal vinç



Portal Vinç Nedir?

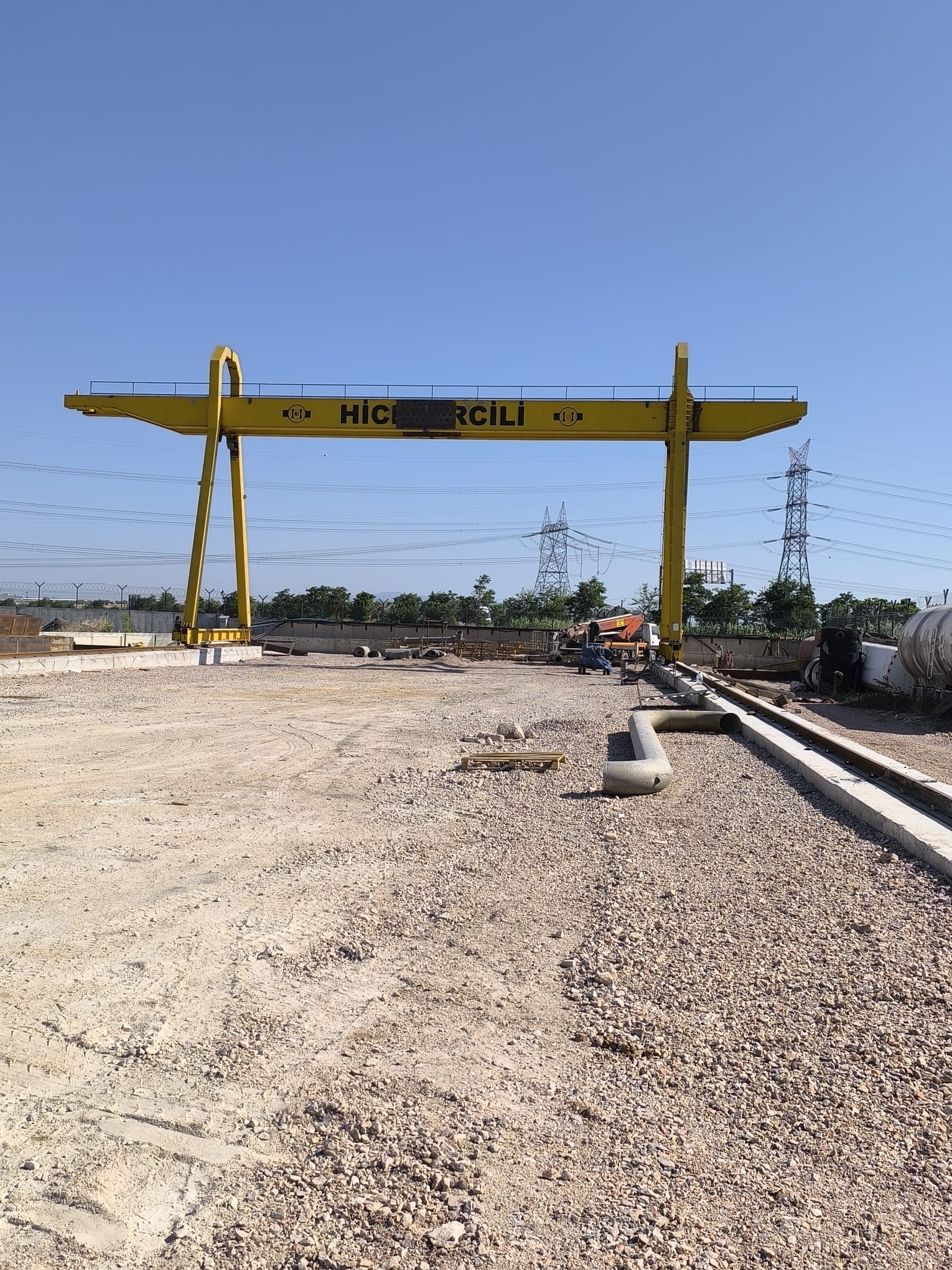

Portal vinç, yüklerin açık sahada veya geniş açıklıklarda güvenli şekilde taşınmasını sağlayan; genellikle zemin üzerinde yürüyen raylar üzerinde hareket eden vinç sistemidir. Köprü kısmı iki adet ayak üzerinde taşınır ve bu ayaklar sayesinde vinç, kolon veya bina taşıyıcısına ihtiyaç duymadan çalışabilir. Bu nedenle özellikle stok sahaları, limanlar, prefabrik tesisler, mermer/çelik depoları, beton santralleri, tersaneler ve ağır sanayi alanlarında tercih edilir.

Portal vinçler; çalışma alanının büyüklüğüne, taşıma kapasitesine ve kullanım yoğunluğuna göre tek kiriş / çift kiriş, monoray / arabali, kabinli / kumanda sarkacı / uzaktan kumandalı gibi seçeneklerle projelendirilir.

Portal Vinç Nerelerde Kullanılır?

Portal vinç sistemleri, hem kapalı hem yarı açık alanlarda kullanılabilse de en güçlü olduğu alan açık saha taşıma operasyonlarıdır. Yaygın kullanım alanları:

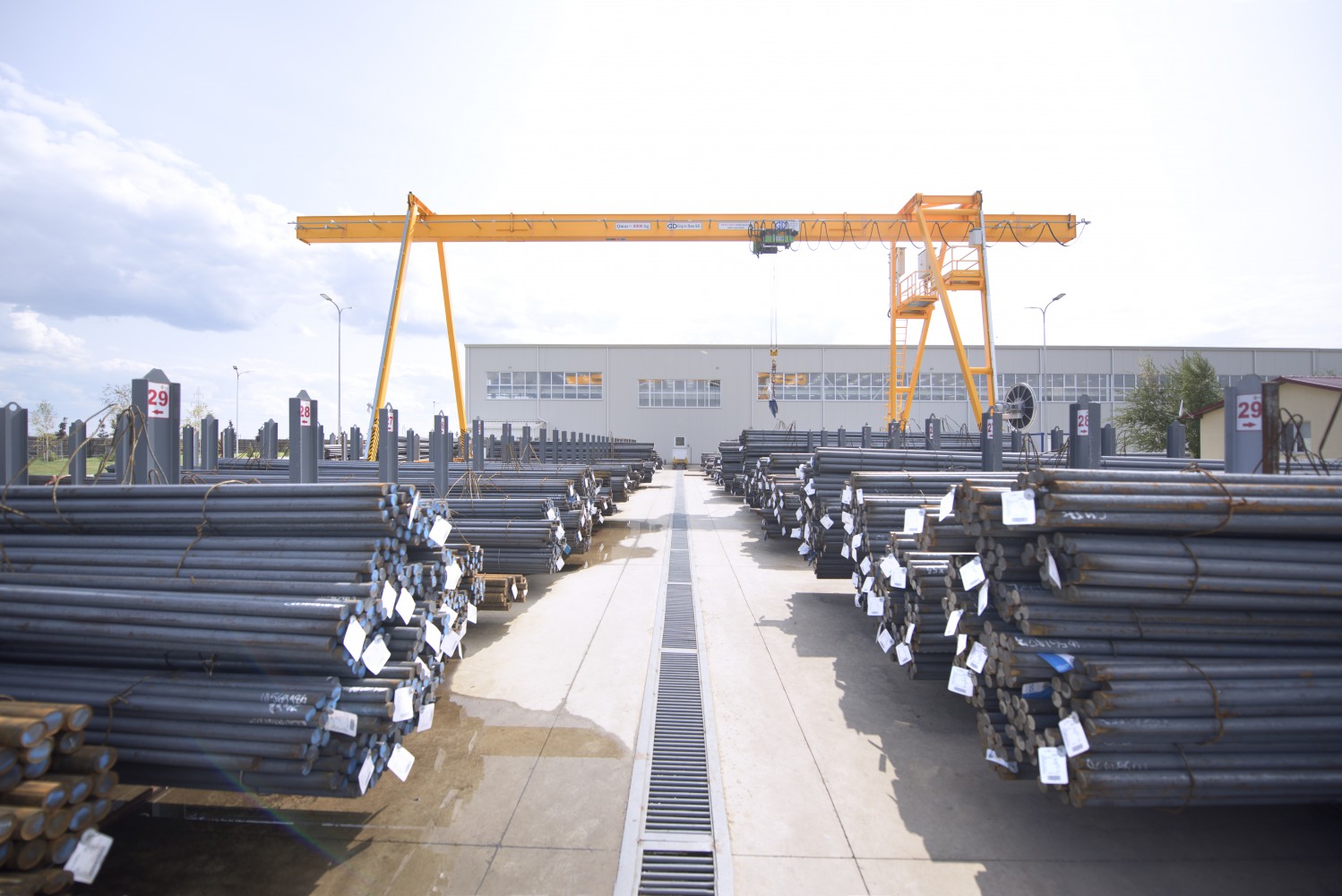

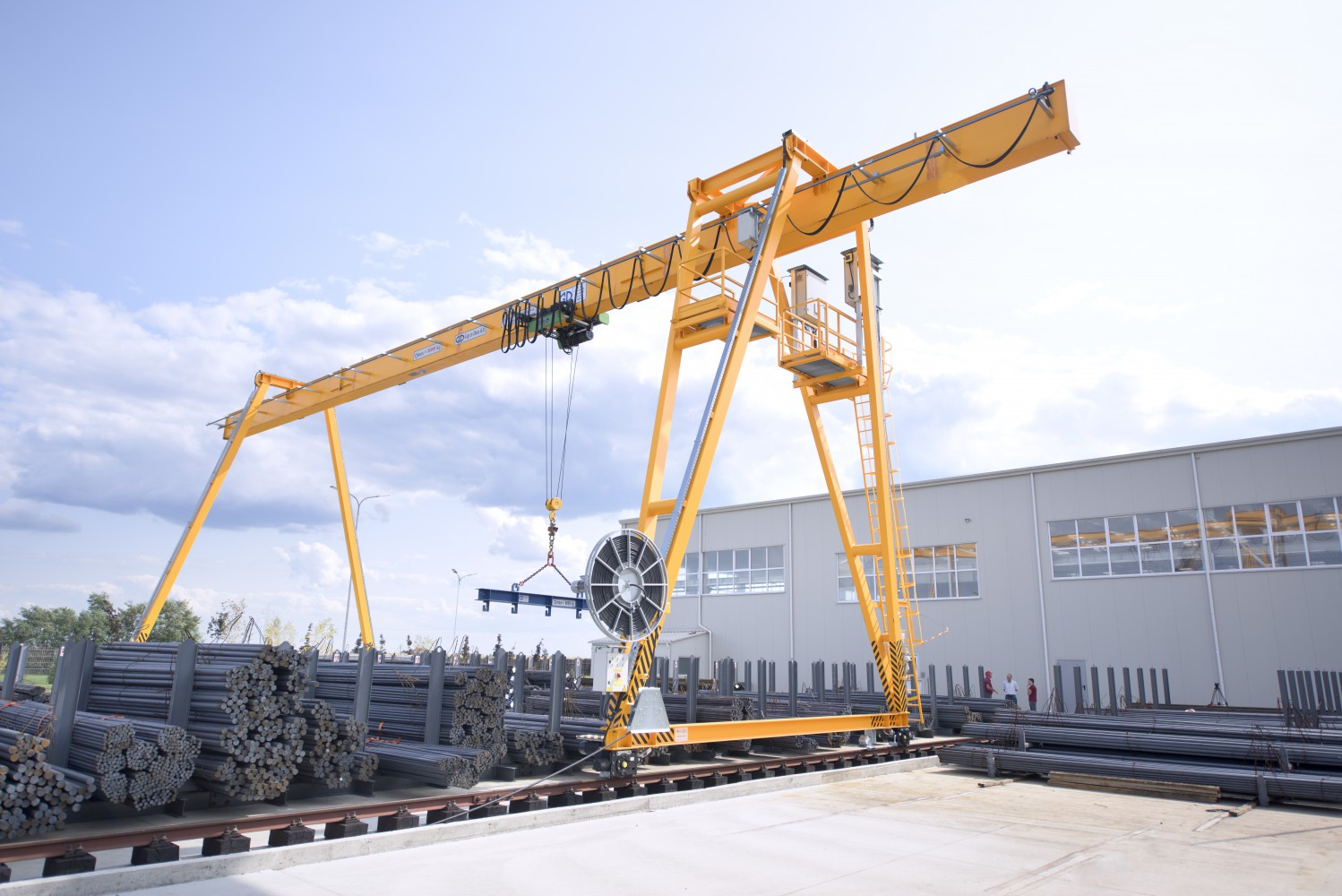

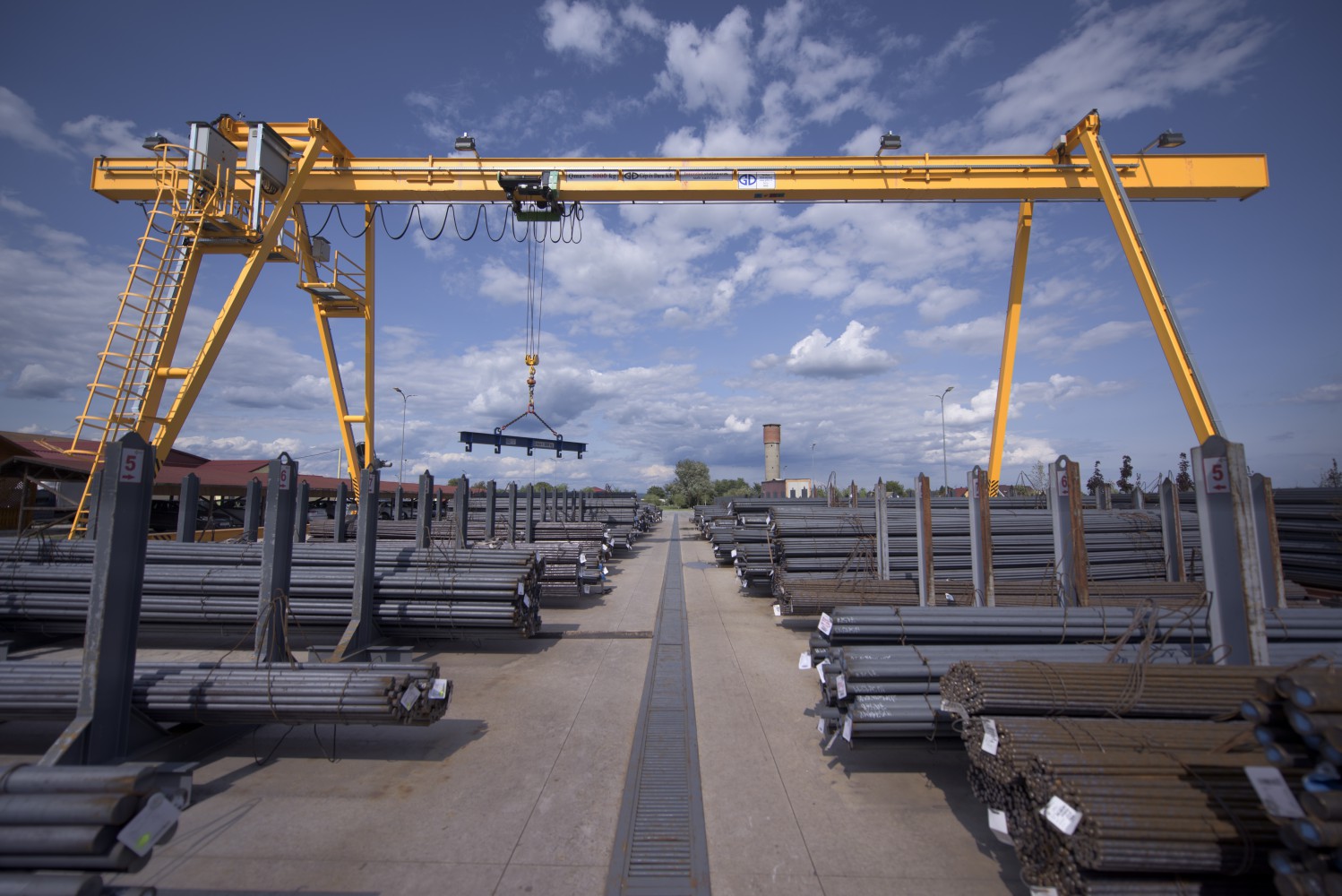

• Çelik servis merkezleri ve çelik stok sahaları
• Liman ve yükleme-boşaltma alanları
• Mermer – granit blok sahaları
• Beton santrali ve agrega tesisleri
• Tersane ve ağır imalat sahaları
• Kalıphane, makine imalatı, konteyner sahaları
• Demiryolu bakım/onarım ve depo sahaları

Portal Vinç Çeşitleri

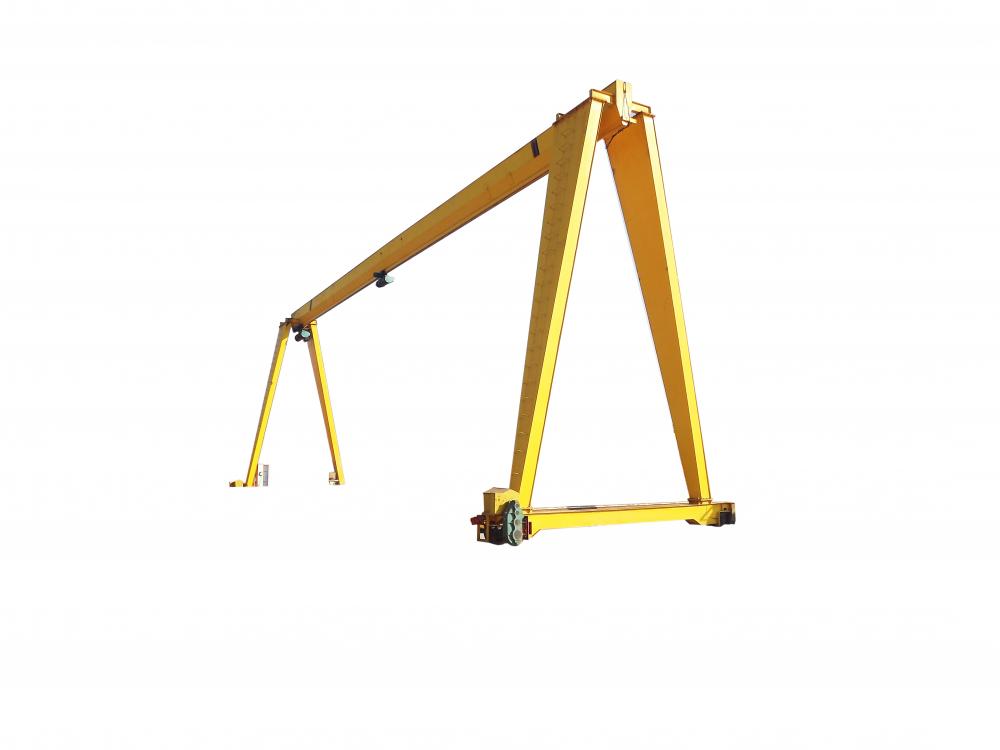

1) Tek Kiriş Portal Vinç

Daha düşük/orta tonajlar ve ekonomik çözümler için tercih edilir. Hafif-orta kullanımda verimlidir.

2) Çift Kiriş Portal Vinç

Ağır tonajlar, daha yüksek kaldırma yüksekliği ve yoğun çalışma için idealdir. Daha stabil yapı ve daha yüksek performans sağlar.

3) Yarı Portal Vinç (Semi-Portal)

Bir tarafı kolon/kiriş üzerinde, diğer tarafı ayak üzerinde hareket eder. Kapalı alan ile açık alanın birleştiği noktalarda avantajlıdır.

4) Lastik Tekerlekli Portal (RTG vb.)

Saha koşullarına göre ray yerine tekerlekli sistemler düşünülebilir (uygulamaya göre değişir).

Portal Vinç Sisteminin Ana Bileşenleri

• Ana kiriş(ler): Yükü taşıyan ana yapı (tek/çift kiriş)
• Ayaklar (portal bacaklar): Köprü kısmını taşır, yürüyüşü sağlar
• Yürüyüş takımı: Ray üzerinde hareket eden motor-redüktör ve teker grupları
• Kaldırma grubu (hoist / caraskal): Halatlı veya zincirli kaldırma mekanizması
• Araba (trolley): Kiriş üzerinde sağa-sola hareket eden taşıyıcı grup
• Elektrik/otomasyon sistemi: Pano, invertör, limit switch, emniyet ekipmanları
• Kumanda sistemi: Sarkaç kumanda, uzaktan kumanda veya kabin

Portal Vinç Seçiminde Dikkat Edilmesi Gerekenler

Portal vinç yatırımının doğru olması için şu kriterler netleşmelidir:

• Kaldırma kapasitesi (tonaj)
• Açıklık (ray arası mesafe / köprü açıklığı)
• Kaldırma yüksekliği
• Yürüyüş yolu uzunluğu
• Kullanım sınıfı ve çalışma sıklığı (yoğunluk, vardiya, çevrim sayısı)
• Dış ortam şartları (rüzgâr, yağmur, korozyon, sıcak/soğuk)
• Zemin ve ray altyapısı (temel, ankraj, ray montajı)
• Güvenlik ihtiyaçları (rüzgâr kilidi, aşırı yük, çarpışma önleme, limitler)

Bu veriler doğrultusunda portal vinç projelendirilir, imal edilir, sahada montajı yapılır ve devreye alınır.

Portal Vinç Avantajları

• Açık sahada yüksek verim: Depolama/yükleme operasyonlarını hızlandırır.
• Bina taşıyıcısına ihtiyaç duymaz: Bağımsız bir vinç çözümüdür.
• Geniş alan kapsama: Uzun ray hattı ile büyük sahalarda tek sistemle taşıma.
• Yüksek güvenlik ve stabilite: Özellikle çift kiriş modellerde üstün performans.
• Özelleştirilebilir proje: Kapasite, açıklık, hızlar, otomasyon seçenekleri uyarlanır.

Güvenlik ve Standartlar

Portal vinçlerde güvenlik; doğru mühendislik, kaliteli imalat ve doğru montajla başlar. Kullanılan başlıca güvenlik önlemleri:

• Aşırı yük koruması
• Alt/üst limit switch’ler
• Kanca emniyet mandalı
• Rüzgâr kilidi / ray kelepçesi (açık saha için kritik)
• Acil stop ve faz koruma
• İnvertörlü sürüş ile yumuşak kalkış-duruş
• Periyodik bakım ve kontrol planı

İmalat, Montaj ve Devreye Alma Süreci

Slide Metal gibi üretici firmalarda süreç genellikle şu şekilde ilerler:

1. Keşif & İhtiyaç Analizi (saha ölçümü, yük karakteri, kullanım yoğunluğu)
2. Statik – Mekanik Projelendirme
3. İmalat & Kaynaklı İmalat Kontrolleri
4. Boya / Korozyon Koruması
5. Saha Montajı (ray hizalama, yürüyüş ayarı, elektrik besleme)
6. Test & Devreye Alma (yük testleri, limit ayarları, güvenlik kontrolleri)
7. Kullanıcı Eğitimi ve Bakım Planı

Portal Vinç Bakım ve Servis

Portal vinçlerin ömrü ve güvenliği için periyodik bakım çok önemlidir. Düzenli bakımda kontrol edilen başlıca noktalar:

• Halat/kanca ve kaldırma grubu aşınmaları
• Teker – ray uyumu ve yürüyüş grubu ayarları
• Redüktör yağları, fren sistemi, motor kontrolleri
• Elektrik panosu, kontaktörler, invertör, limit switch’ler
• Civata bağlantıları ve yapı deformasyon kontrolleri

Sık Sorulan Sorular

Portal vinç mi, gezer köprülü vinç mi tercih etmeliyim?
Açık saha ve bina kolonuna yük bindirmek istemediğiniz durumlarda portal vinç daha avantajlıdır. Kapalı alanlarda ise gezer köprülü vinç daha yaygındır.

Ray altyapısı şart mı?
Çoğu portal vinç için evet. Ray hattı, temel ve ankraj tasarımı projeye göre yapılır.

Dış ortamda rüzgâr riski var mı?
Evet. Açık saha portal vinçlerde rüzgâr emniyeti (ray kelepçesi, rüzgâr kilidi vb.) kritik bir gerekliliktir.

Portal Vinç Teklifi İçin Gerekli Bilgiler

Hızlı teklif için şu bilgileri iletmeniz yeterli:

• Kapasite (ton)
• Açıklık (m)
• Kaldırma yüksekliği (m)
• Yürüyüş yolu (m)
• Çalışma ortamı (açık saha/yarı açık/kapalı)
• Kullanım sıklığı (vardiya, günlük çevrim)
• İstenilen kumanda tipi (uzaktan/sarkaç/kabin)
